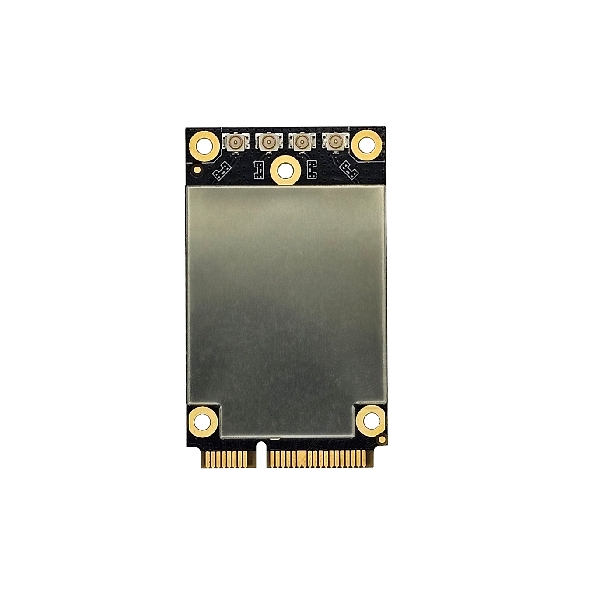

ME6624 F5 高通QCN6024/4x4 MIMO/5GHz/MINIPCIE/802.11ax/WIFI6模塊

PCIe 3.0的嵌入式WiFi6無線網卡，最高速率4800Mbps

聯系碼訊

產品概述

碼訊ME6624 F5是一款具有MiNi PCIe硬件接口， PCIe 3.0的嵌入式WiFi6無線網卡。該無線網卡采用802.11ax Wi-Fi 6技術，支持5180-5850GHz（中國）頻段，可執行AP及STA功能，同時具備4x4 MIMO和4個空間流，適用于5GHz IEEE802.11a/n/ac/ax應用，相比上一代無線網卡的傳輸效率更高，最高速率可達4800Mbps ，并具備動態頻率選擇(DFS)功能。

支持 X86*1 平臺及第三方ARM平臺。

產品規格

產品類型	WiFi6無線模塊
芯片	QCN6024/9024/9074
IEEE 標準	IEEE 802.11ax
接口	PCI Express 3.0，MINI PCIe
工作電壓	3.3V
頻率范圍	5G：5.180GHz~5.850GHz
調制技術	802.11n：OFDM（BPSK，QPSK，16-QAM，64-QAM，256-QAM） 802.11ac：OFDM（BPSK，QPSK，16-QAM，64-QAM，256-QAM） 802.11ax：OFDMA （BPSK，QPSK，DBPSK，DQPSK，16-QAM，64-QAM， 256-QAM，1024-QAM，4096-QAM）
輸出功率（單通道）	802.11ax：Max. 20dBm
功耗	≦9W
接收靈敏度	11ax： HE20 MCS0 <-89dBm / MCS11 <-64dBm HE40 MCS0 <-89dBm / MCS11 <-60dBm HE80 MCS0 <-86dBm / MCS11 <-58dBm
天線接口	4 x U. FL
工作環境	溫度：-20°C to 70°C 濕度：95% （無冷凝）
存儲環境	溫度：-40°C to 90°C 濕度：90% （無冷凝）
認證	RoHS/REACH
重量	18克
*尺寸（WHD)*	50.9mm×30.0mm×3.2mm （偏差±0.1mm）
